Coffrage O-ROUND

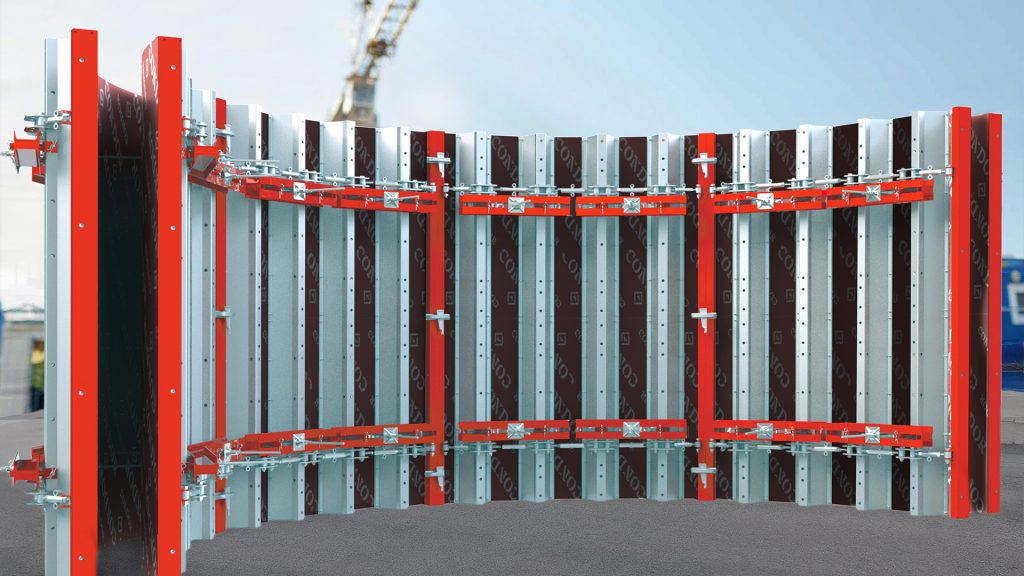

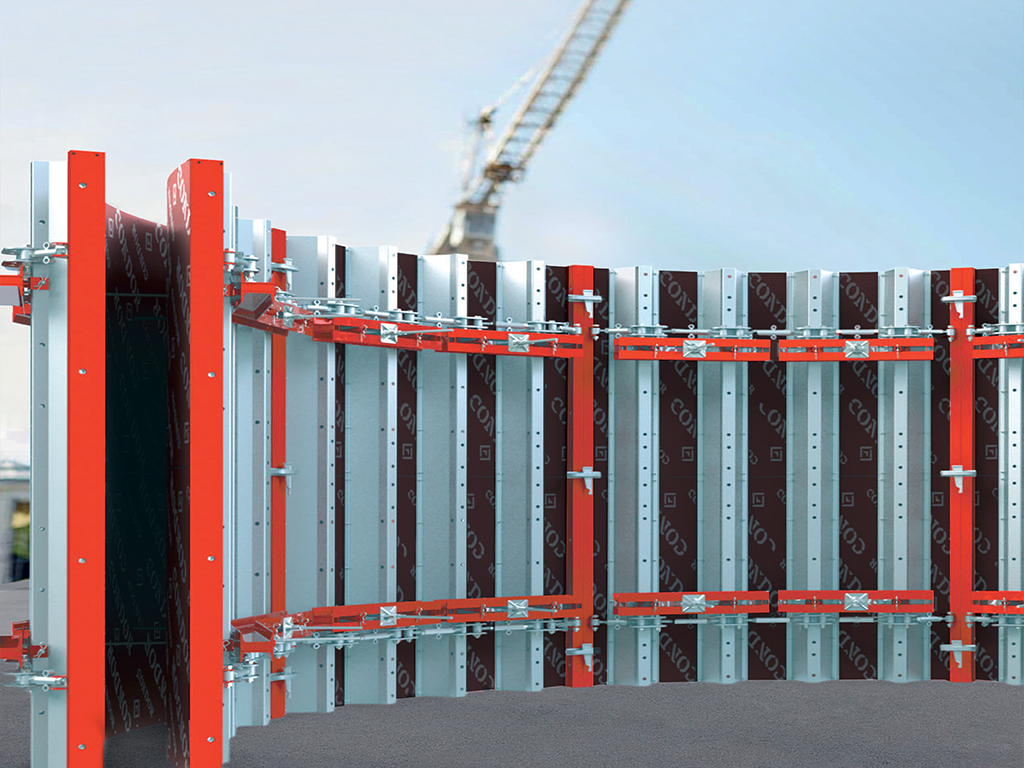

Le coffrage O-ROUND polyvalent et facilement réglable avec une continuité permettant la coulée de voiles courbes, curvilignes, à anneau fermé ou semi-circulaires, avec un rayon variable à partir de 2,50 m.



Caractéristiques

Un cadre léger à tôles verticales et profilés latéraux de 12 cm, qui se combine avec tous les panneaux à cadre CONDOR. Le coffrage a une pression de bétonnage admissible de 60 kN/m².

Réglage simple du rayon de courbure, grâce aux vérins de réglage, sans aucune modification du panneau ni utilisation d’équipements spécifiques ;

Vérification rapide du correcte réglage effectué grâce à l’utilisation des gabarit fournis ;

Modularité assurée du système grâce aux panneaux pouvant être facilement assemblés horizontalement et verticalement ;

Compatibilité avec tous les accessoires CONDOR pour la mise à plomb et la coulée dans le respect des normes de sécurité ;

Flexibilité d’emploi, au cas de plusieurs ouvrages avec rayons de courbure variables.

Le Système

Le système est constitué par des panneaux avec profilés latéraux de 12 cm. Le cadre métallique vertical supporte un contreplaqué phénolique de 18 mm et des vérins de réglage permettant de varier le rayon de courbure à partir de 2,50 m.

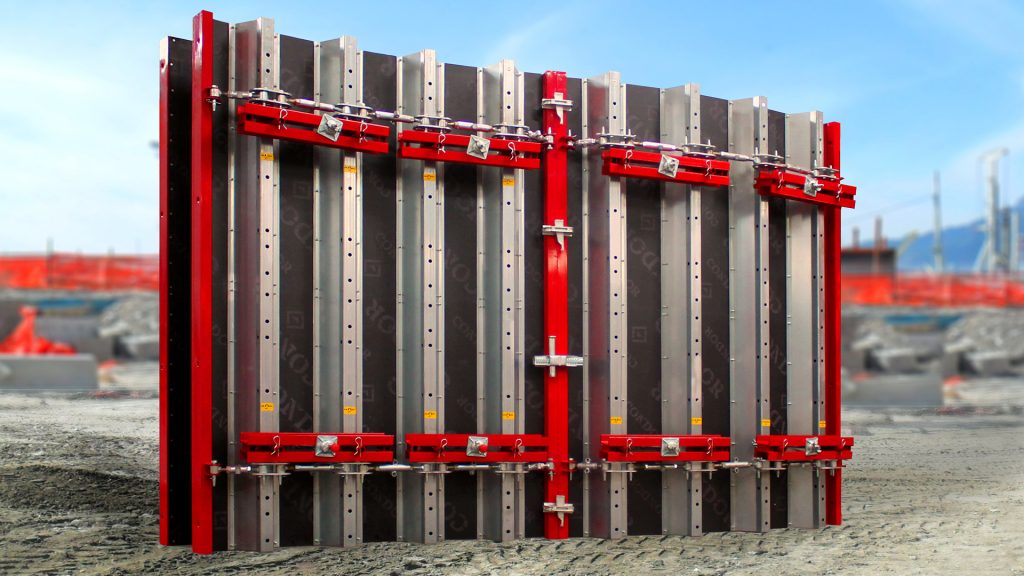

Les modules sont fournis droites et réglés par la suite sur site grâce aux vérins de réglage et à la vérification aisée avec les gabarits fournis.

L’utilisation du coffrage O-ROUND évite l’alourdissement des charges économiques lié à l’utilisation de coffrages spéciaux sur mesure et s’adapte aux voiles circulaires avec géométrie et rayons de courbure variable.

Le système peut être combiné horizontalement et verticalement, en gardant les mêmes caractéristiques typologiques et constructives des autres systèmes de coffrage à cadre CONDOR.

L’utilisation des mêmes accessoires assure la compatibilité entre les différents systèmes.
