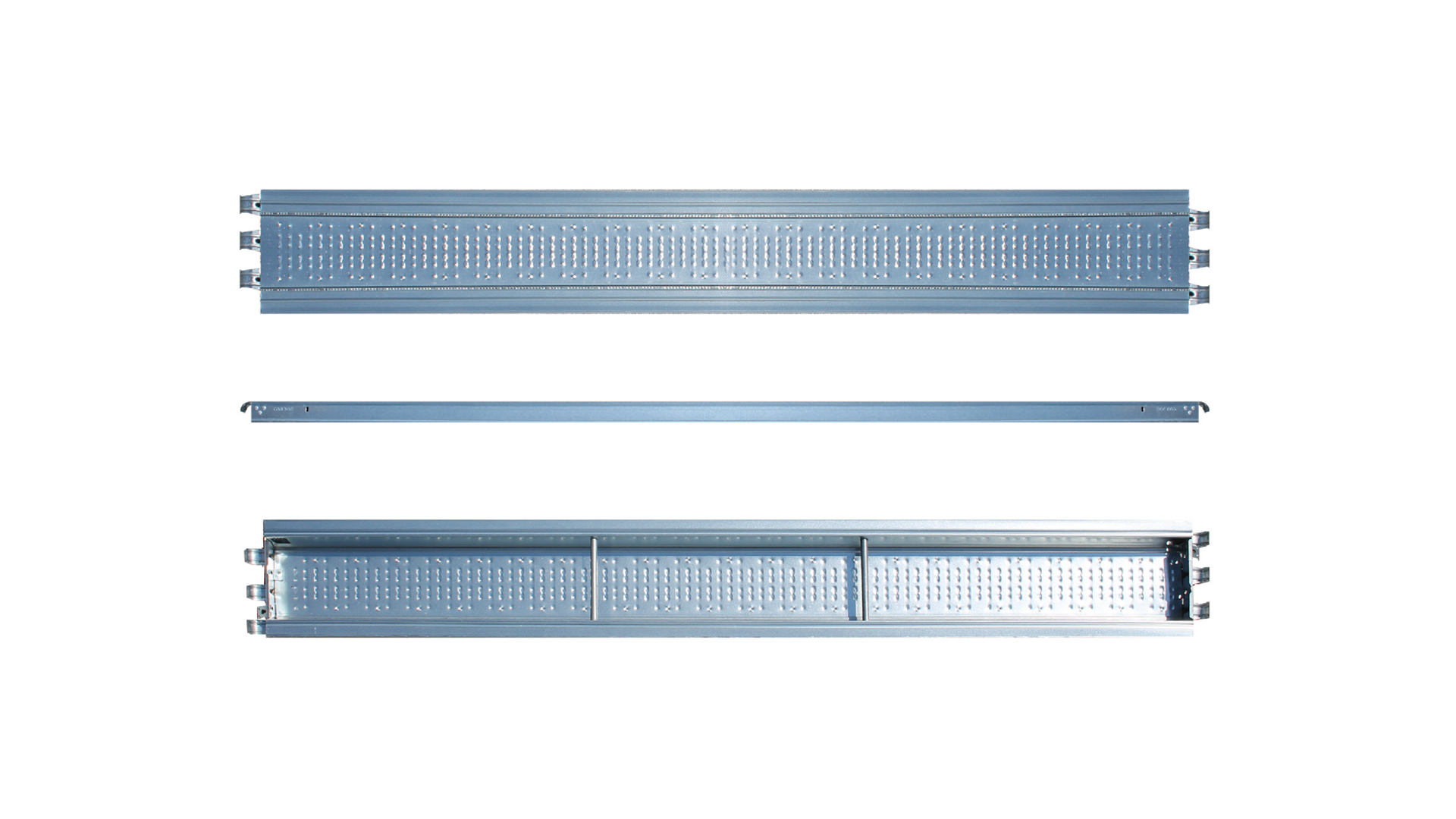

Planchers Sirio pour echafaudage

Le plancher est produit par une seule tôle, troussée à froid. Le marquage « TP » est gravé sur les têtes.



Caractéristiques

Renforce centrale intégré avec plis antidérapants sans bords coupants ;

Passage facilité par la tête d’appui à trois crochets avec nervures de renforcement surbaissés ;

Disposition stratégique des points d’accroche au platelage pour éviter flexions visibles dû aux variations de la charge ;

Stabilité elevée au vrillage longitudinale garantie par la jonction par agrafe continuelle sur le plancher ;

Possibilité de construire des planchers jusqu’à 300 cm de longueur sur échafaudages traditionnels avec travées 180cm ;

Capacité CL6 (600 daN/m²) soit le double des planchers traditionnels CL4 capacité.

Le Système

Le plancher est réalisé par :

  1. Platelage en tôle galvanisée, épaisseur 1 mm, S250GD, largeur 494mm e longueur L avec TROIS plis qui forment TROIS profiles fermés, qui constituent le platelage. La tôle réalise un profile avec hauteur 60mm. La surface du platelage est dotée de plis emboutis qui permettent l’effet antidérapant.
  2. N. 2 têtes terminales en tôle S250GD, épaisseur 2,5mm. Sur les têtes à travers impression à froid on en tire un plan d’appui et trois crochets, dotés de nervures, qui servent pour s’accrocher sur les lisses des cadres. Les têtes sont fixées au platelage avec 7 points TOX. Sur chaque tête il y a une clavette de sécurité en acier S250GD, en tôle imprimée d’épaisseur 2,5 mm, glissant dans un rail tiré de la tête elle-même. Cette clavette est troussée pour éviter la sortie du rail après le montage.

La clavette, glissant vers l’extrémité, apporte une pression sous la lisse du cadre pour éviter tout soulèvement accidentel du plancher. Par contre, en glissant vers l’intérieure du plancher, elle libre la lisse et donc permet l’enlèvement du plancher. Dans les deux cas la position de la clavette est stable, et il faut intervenir manuellement pour en changer la position.

L’élimination de l’eau est garantie par la présence de trous longitudinales sur le platelage tous les 108 mm. Si éventuellement il y a une formation d’une mince couche de glace, ça restera certainement en dessous des points antidérapants, qui sortent de 2 mm du platelage.

Le plancher, en fonction de la longueur, peut atteindre une classe de charge de 6 (UNI EN 12811) à la quelle ça correspond une charge de 600 kg/m².

Le plancher est produit en différents longueurs : 75 – 105 – 150 – 180 – 200 – 250 – 300.
